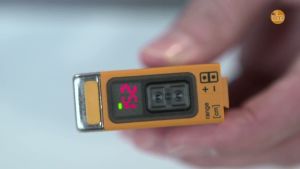

激光测距传感器
O5D100
O5DLCPKG/US
- 通过时间间隔原理达成的极长量程
- 可靠的背景抑制和独立于颜色的检测
- 带有显示屏和按钮，用于准确的开关点设定
- 可与物体呈斜角
-
光滑表面的可靠检
光线种类 红光 激光防护等级 2 外壳 矩形的 应用
特殊的性能 背景消隐 电气数据
工作电压[V] 10...30 DC; (符合cULus - Class 2标准) 电流损耗[mA] 75; (24 V) 防护等级 III 反相保护 有 光线种类 红光 波长[nm] 650 使用寿命[h] 50000 总的输入/输出
输入和输出总数 数字输出数量: 2 输出
输出数量 2 电气设计 PNP 数字输出数量 2 输出功能 常开/常闭; (NC+NO) 每个输出最大电流负载[mA] 100 开关频率DC[Hz] 11 短路保护 有 短路保护类型 脉冲 过载保护 有 监控范围
光斑直径最大值[mm] 5 光点尺寸参考 2 m 检测范围滞后[%] < 2.5 注意监控范围滞后 黑色 6 %反射 背景消隐可用 有 背景消隐[m] < 20 测量/设定范围
测量范围[m] 0.03...2 测量频率[Hz] 33 接口
通信接口 IO-Link 传递类型 COM2 (38,4 kBaud) IO-Link revision 1.1 SDCI标准 IEC 61131-9 外形 Smart Sensor - SSP 0 Generic Profiled Sensor Function Multiple switching signal Function Process data variable SIO模式 有 模拟过程数据 1 二位输出过程数据 1 处理周期最小值[ms] 6.4 支持的DeviceID 运行方式 DeviceID default 372 工作条件
环境温度[°C] -25...60 注意环境温度 当温度ta < -10 °C时必须预热，激光关闭 外壳防护等级 IP 65; IP 67 外部光线抵抗力最大值[klx] 10; (物体上) 认证/测试
EMC电磁兼容 EN 60947-5-2 抗振强度 DIN EN 60068-2-6 10 g (10...55 Hz) / 每轴120分钟（x，y，z） 抗冲击 DIN EN 60068-2-27 50 g 6个冲击/11 ms半正弦(x,y,z) 激光防护等级 2 激光保护注意事项 注意: 激光 功率: <= 4,0 mW 波长: 650 nm 脉冲: 1,3 ns 请不要直视光束。 请避免和激光接触。 激光等级: 2 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019. MTTF[年] 151 机械技术数据
重量[g] 61.6 外壳 矩形的 尺寸[mm] 56 x 18.2 x 46.8 原材料 外壳: PA; 前框: 特种钢; 操作界面: TPU; 透镜: PMMA 透镜校准 侧面的镜组 显示器/操作件
显示 开关状态 LED, 黄色 开关输出 PIN 4 操作 LED, 绿色 显示 字母数字显示, 3位数字 显示单位 cm 注释
包装单位 1 件 电气连接
接插件 1 x M12; 译码: A 图表
迟滞图形 x: 距离 [mm] y: 迟滞 [mm] 1 = 背景 黑色 6 %反射 2 = 背景 白色 90 %反射 其他数据
精确度精确度 距离 黑色(6 %反射) 白色(90 %反射) 0 mm ± 15 mm ± 15 mm 500 mm ± 15 mm ± 15 mm 1000 mm ± 15 mm ± 15 mm 1500 mm ± 20 mm ± 20 mm 2000 mm ± 30 mm ± 20 mm
